高頻釬焊機(jī)使用磷銅焊對(duì)紫銅管和紫銅板進(jìn)行焊接是一種高效、可靠的焊接方法，以下從焊接原理、操作要點(diǎn)、優(yōu)勢(shì)及應(yīng)用等方面進(jìn)行詳細(xì)介紹：
一、焊接原理
高頻釬焊機(jī)利用高頻電流在工件中產(chǎn)生集膚效應(yīng)和鄰近效應(yīng)，使電流集中在工件表面，從而快速加熱工件。當(dāng)紫銅管和紫銅板接觸部位被加熱到磷銅焊料的熔點(diǎn)時(shí)，焊料熔化并填充接頭間隙，在毛細(xì)作用下實(shí)現(xiàn)連接，冷卻后形成牢固的焊接接頭。
二、操作要點(diǎn)
- 焊前準(zhǔn)備
- 工件清理：去除紫銅管和紫銅板焊接部位的氧化膜、油污、水分等雜質(zhì)，保證焊接質(zhì)量?？刹捎脵C(jī)械打磨、化學(xué)清洗等方法進(jìn)行清理。
- 焊料與助焊劑選擇：根據(jù)焊接要求選擇合適的磷銅焊料，如含磷量在6.8% - 7.2%的磷銅焊條，其熔點(diǎn)低、流動(dòng)性好。同時(shí)，選用適當(dāng)?shù)闹竸缗鹕暗?，以去除氧化膜，促進(jìn)焊料潤濕和流動(dòng)。
- 工件裝配：將紫銅管和紫銅板按設(shè)計(jì)要求進(jìn)行裝配，保證間隙均勻，一般間隙控制在0.1 - 0.2mm之間。可采用夾具固定工件，防止焊接過程中發(fā)生位移。
- 焊接參數(shù)設(shè)置
- 高頻釬焊機(jī)參數(shù)：根據(jù)工件的材質(zhì)、厚度、尺寸以及焊料的熔點(diǎn)等因素，設(shè)置合適的高頻電流頻率、功率和加熱時(shí)間。例如，對(duì)于較薄的紫銅管和紫銅板，可選擇較高的頻率和較低的功率，加熱時(shí)間相對(duì)較短；對(duì)于較厚的工件，則需適當(dāng)降低頻率、提高功率，并延長加熱時(shí)間。
- 溫度控制：通過高頻釬焊機(jī)的溫度控制系統(tǒng)，實(shí)時(shí)監(jiān)測(cè)焊接部位的溫度，確保溫度達(dá)到焊料的熔點(diǎn)且不超過紫銅的熔點(diǎn)，避免工件過熱變形。
- 焊接操作
- 啟動(dòng)設(shè)備：按照高頻釬焊機(jī)的操作規(guī)程啟動(dòng)設(shè)備，調(diào)整好各項(xiàng)參數(shù)。
- 放置焊料：將磷銅焊料放置在紫銅管和紫銅板的接頭間隙處。

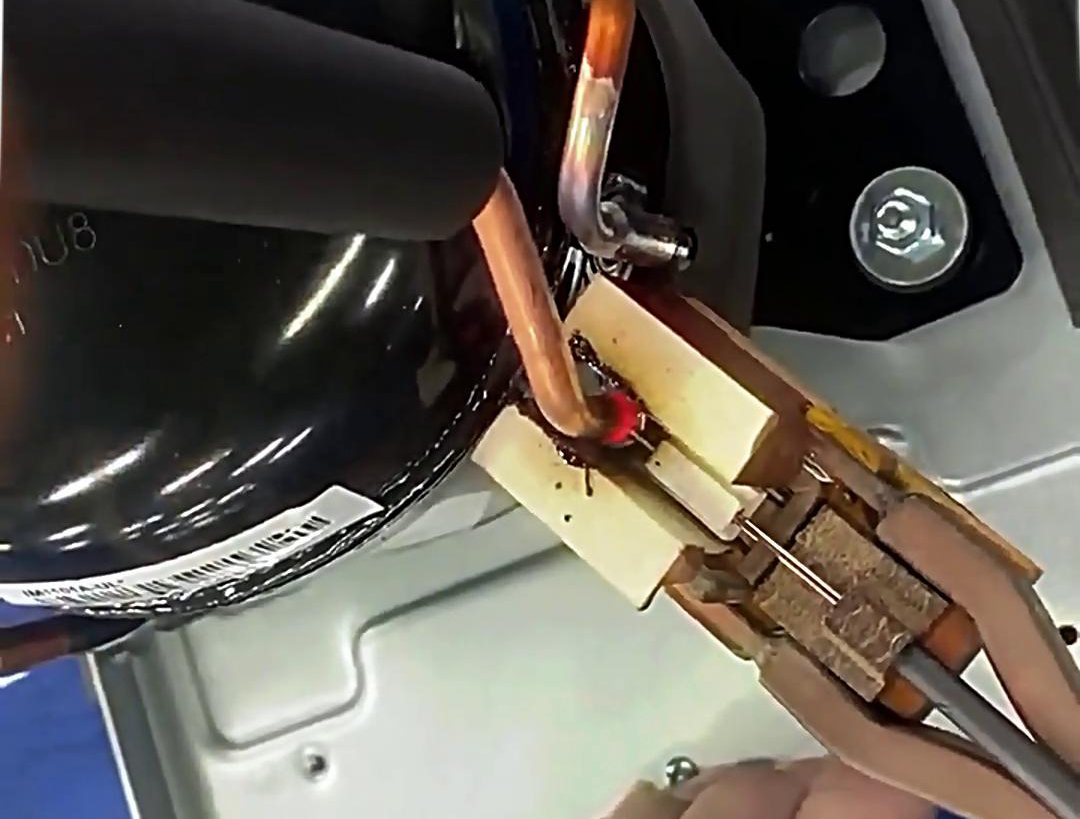

- 加熱焊接：將高頻感應(yīng)線圈對(duì)準(zhǔn)焊接部位，啟動(dòng)加熱功能。隨著溫度升高，焊料逐漸熔化并填充接頭間隙。在加熱過程中，可根據(jù)需要適當(dāng)調(diào)整感應(yīng)線圈的位置和角度，以保證焊接部位均勻受熱。
- 停止加熱與冷卻：當(dāng)焊料充分填充接頭間隙并形成良好的潤濕后，停止加熱。讓工件在空氣中自然冷卻或采用適當(dāng)?shù)睦鋮s方式進(jìn)行快速冷卻。
- 焊后處理
- 質(zhì)量檢查：焊接完成后，對(duì)焊接接頭進(jìn)行外觀檢查，觀察是否有氣孔、裂紋、未熔合等缺陷。同時(shí)，可采用無損檢測(cè)方法，如X射線檢測(cè)、超聲波檢測(cè)等，對(duì)焊接接頭進(jìn)行內(nèi)部質(zhì)量檢測(cè)。
- 清理與修整：去除焊接接頭表面的殘留焊料、助焊劑和氧化皮等雜質(zhì)，對(duì)焊接接頭進(jìn)行修整，使其表面平整光滑。
三、優(yōu)勢(shì)
- 加熱速度快：高頻釬焊機(jī)利用高頻電流的集膚效應(yīng)和鄰近效應(yīng)，能夠快速將焊接部位加熱到所需溫度，大大縮短了焊接時(shí)間，提高了生產(chǎn)效率。
- 熱影響區(qū)?。河捎诩訜嶂饕性诠ぜ砻?，熱影響區(qū)較小，能夠有效減少紫銅管和紫銅板的變形和性能變化，保證焊接接頭的質(zhì)量。
- 焊接質(zhì)量高：磷銅焊料與紫銅具有良好的潤濕性和結(jié)合性，能夠形成牢固的焊接接頭。同時(shí)，高頻釬焊機(jī)的溫度控制精度高，能夠保證焊接過程的穩(wěn)定性，進(jìn)一步提高焊接質(zhì)量。
- 節(jié)能環(huán)保：與傳統(tǒng)的火焰釬焊相比，高頻釬焊機(jī)無需使用燃?xì)猓瑴p少了能源消耗和廢氣排放，更加節(jié)能環(huán)保。
四、應(yīng)用
高頻釬焊機(jī)使用磷銅焊對(duì)紫銅管和紫銅板進(jìn)行焊接廣泛應(yīng)用于制冷、空調(diào)、電子、電力等行業(yè)。例如，在制冷設(shè)備中，可用于焊接紫銅管與紫銅板制成的換熱器、蒸發(fā)器、冷凝器等部件；在電子行業(yè)中，可用于焊接紫銅電路板、連接器等；在電力行業(yè)中，可用于焊接紫銅母線、電纜接頭等。
|
