一、自制高頻感應加熱線圈步驟有哪些？

　　觀察需要加熱工件的大小和形狀。

　　根據加熱溫度確定感應線圈的圈數，如果是超過700℃，宜采用雙圈或多圈結構。

　　調整感應線圈間隙：小型工件與感應圈的間隙應控制在1-3mm為宜;較大工件與感應圈的間隙按如下調整：當功率調旋轉已調至最大，電流只是也達最大但加熱速度很慢，此時應減小工件與感應圈的間隙或增加感應圈匝數。

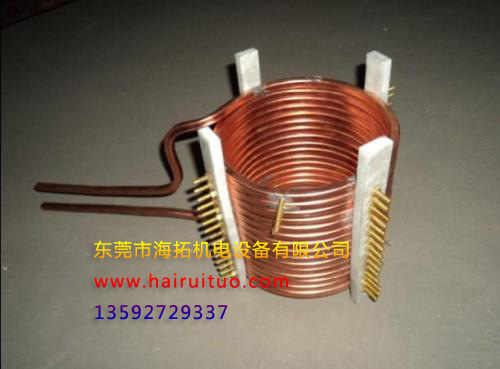

　　感應線圈應選用直徑8mm以上、壁厚1mm的紫銅管，如果直徑大于8mm的圓銅管最好先加工成方銅管，再?gòu)澲聘袘?yīng)圈;




　　將銅管先進行退火處理，然后將一頭敲扁，灌入細砂或鉛液;

　　根據設計的感應圈形狀逐漸完全敲打成型，敲打時最好用木榔頭進行，轉彎處應緩慢敲打，不宜用力過猛;

　　彎制好后，用銅管敲打感應圈將細砂抖出，灌鉛液的應該將感應圈加熱至鉛溶化后，將鉛液全部倒出，檢查感應圈是否通氣;對于多圈結構的感應圈為防止匝間短路，應套上耐高溫的絕緣材料(如玻纖導管、玻纖帶、耐火水泥)，與機器連接的電接觸部位將表面氧化層打磨干凈。



　　二、需要注意的事項？

　　感應加熱設備中的感應器(感應線圈)是既通水又通很大的感應加熱電流(最大時可達2400A)，直接影響機器能否正常使用，最好是找專業的廠家訂制，一般自己制作的感應線圈因?yàn)檫_(dá)到不到要求容易短路、打火。

　　另外，在安裝感應線圈時固定感應器的夾板和螺母，必須采用銅質材料，所有鐵質的材料，包括緊固感應器進出水管的不銹鋼喉箍，應與輸出端和感應器通過電流的部分保持50MM以上的距離，以防被加熱。

　　注意，感應圈不能有短路現象,金屬工件也不能與感應圈的銅管接觸。否則會引起打火,輕者機器自行保護無法正常啟動工作,重者會損壞機器和感應圈.



　　以上就是海拓機電現為大家介紹的關于自制高頻感應加熱線圈操作注意事項了。如果說我們不懂得這個操作也沒有關系，只要學過的人都知道其實這個也是很簡單的。
|
