在進行冶金鑄造的時候，都會有淬火這道工序，這時候就會用到淬火機床，而且現在的淬火機床有很多類型，下面海拓機電就給大家介紹什么是齒淬火機床，齒輪淬火機床有哪些類型?


  什么是齒輪淬火機床

  齒輪淬火機床，顧名思義一般指使用感應加熱電源進行淬火工藝的特殊機床設備。具有精度高、可靠性好、省時省力等優點。主要由床身、滑臺、夾緊旋轉機構、冷卻系統、淬火液循環系統、電氣控制系統等組成。淬火機床一般都是單工位(小直徑工件時可以采用雙工位淬火機床)。淬火機床從結構上有立式和臥式兩大類，用戶可根據淬火工藝選擇淬火機床，對于特殊零件或特殊工藝，可根據加熱工藝要求設計制造專用淬火機床。

  齒輪淬火機床有哪些類型

  1、外圓淬火系列：對各類軸、棒、管、圓形零部件(如軸承、氣門等)外圓面進行整體或局部淬火。

  2、內圓淬火系列：對各類管材，機械零件的內圓進行整體或局部淬火，如缸套、軸套等。

  3、端面、平面淬火系列：對機械零件的端面、平面部位進行整體或局部淬火。

  4、異形零件淬火系列：對異形零件的某個面進行整體或局部淬火。

  5 、特大零件淬火系列：對體積大、質量重的特大零部件進行整體或局部淬火，如船用齒輪、大壩水閘道軌、大型輸油管道等。

  6、模具表面淬火系列：模具表面感應淬火機床是一種適用于大型汽車覆蓋件模具和大型非圓空間曲面零件的熱處理的數控工藝裝備。

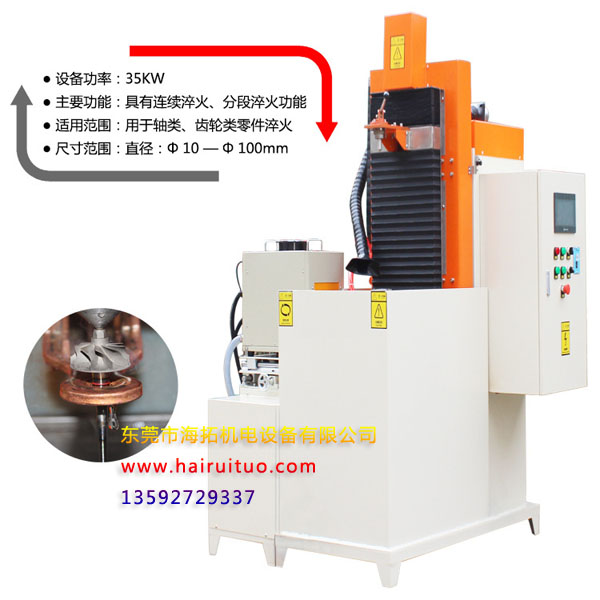

海拓高頻齒輪淬火機床


· 設備名稱：齒輪淬火機床

· 設備型號：HT-CHJ

· 設備功率：15-160KW

· 淬火工件尺寸范圍：

  軸類：φ10-300mm  L:50-1500mm

  齒輪類：φ20-300mm  H:10-600mm

>適用范圍：各種工件淬火和回火，如軸類、齒輪類、盤狀類等零件的感應淬火。




>主要配置及性能

· 【齒輪淬火機床】具有連續淬火、同時淬火、分段連續淬火、分段同時淬火等功能；

· 變頻調速系統，伺服電機驅動，滾珠絲桿傳動；

· 具有浸液、噴液兩種冷卻方式，可配置一體化淬火液循環冷卻系統；

· 采用數控系統或PLC觸摸屏控制，不用編程，操作方便，實時顯示，可存儲126個程序，將加熱→定位→噴水及時間控制集中于機床控制系統，輕松實現工件定位、掃描，并通過PLC與電源聯機，實現全自動化生產；

· 重復定位精度高，體積小、重量輕、易維護；

· 可根據客戶的需求，量身訂制半自動/全自動高頻淬火機床。




  通過海拓機電的介紹，想必大家已經明白了什么是齒輪淬火機床。齒輪淬火機床分為很多的類型，比如外圓淬火系列、異形零件淬火系列和特大零件淬火系列。 |
