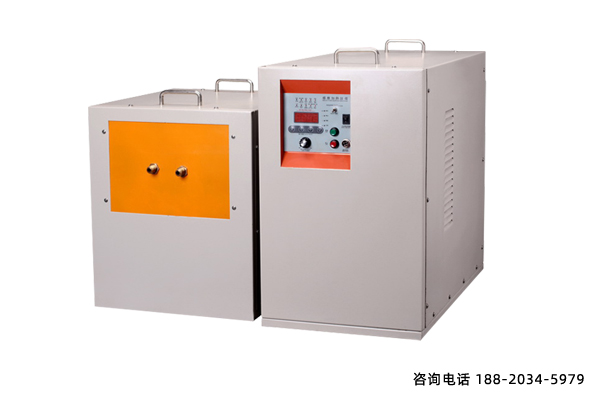

伴隨創新科技的發展趨向,中頻感應加熱專業性作為一種新型清除、高效率的加溫煤炭能源,越來越多地應用于大伙兒的生產制造吃穿住行當中。針對高頻感應加熱設備的務必方案設計了一種感應加熱設備。主開關電源原理一部分采用交一直-交結構,包括有整流橋、交流電過濾器、逆變電源橋以及相關維護保養開關電源原理。

先將50Hz三相交流電經歷鎮流器過濾器變成光潔的交流電,再經歷由2個IPM功率模塊構成的逆變電源橋,將交流電變成占空比輸出的交流電壓,得到要求的交流電壓。控制電路一部分采用8751單片機設計為主控芯片,以SG3525為PWM發生器,ADC0809作為AD轉換集成化ic。便于維持選擇中頻感應加熱功率輸出,還做出了中斷電腦的鍵盤開關電源原理。

為了防止外流又加上了看門狗電路。中頻感應加熱程序編程一部分,重要繪圖了主程序流程圖、AD深樣流程圖模板、電腦的鍵盤流程圖模板以及除法程序流程圖。
