超高頻感應加熱設備 感應線圈制作及調整技巧

（1）感應圈制作
     1．感應圈推薦兩圈使用，特殊情況下可使用一圈。
      2．感應圈佳長度為100mm，范圍為80~~120mm。
      3．毛細管圓圈直徑一般為9mm，范圍為6~~13。
      4．毛細管延伸部分間距（軸線距）推薦為7mm且平行。
      5．毛細管兩端間距盡可能小，但不能觸碰，否則因短路而使機器停振。

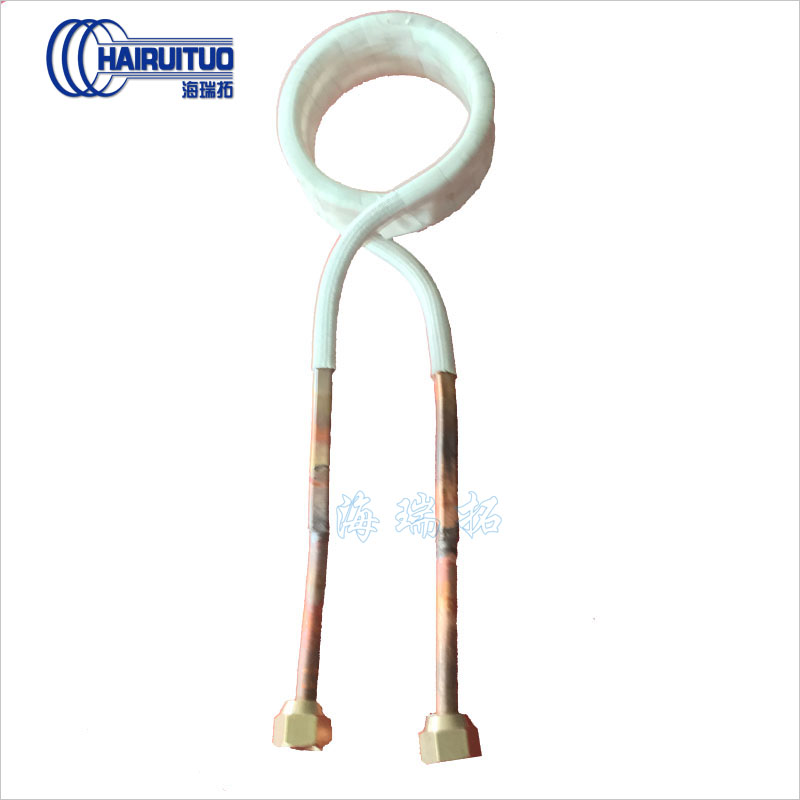

感應加熱線圈

（2）感應圈調整
  因機器感應頭其實是電感應線圈，機器因串聯諧振而輸出功率，所以隨著感應圈兩邊的間距的變化，機器感應頭固有頻率也發生變化，當此頻率超出機器自動捕捉范圍時，機器輸出性能變差，嚴重甚至停機進入自動保護狀態，所以使用過程中如感應圈毛細管長度不便改變時，重復調節感應圈毛細管間距改變固有頻率，使機器輸出效果佳為止。




|
