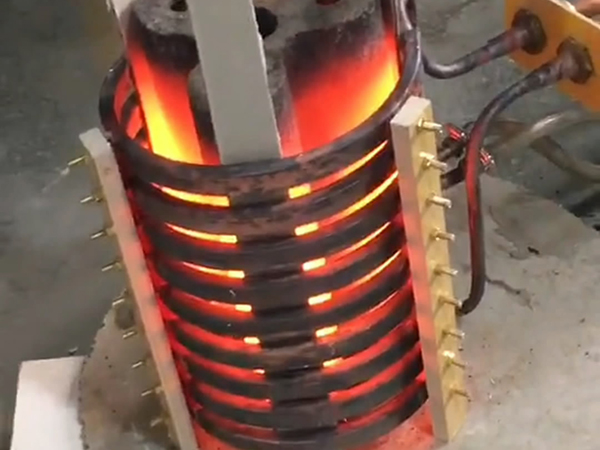

快速熱處理工藝的特點。

與傳統(tǒng)的鋼材熱處理工藝相比，感應(yīng)加熱快速熱處理在以下幾個方面具有明顯的優(yōu)勢:顯著提高鋼材的力學(xué)性能和表面質(zhì)量；縮短鋼材熱處理周期，節(jié)約能源；改善工作條件，減少環(huán)境污染；實現(xiàn)熱處理過程的機械化和自動化。以下將介紹這些優(yōu)點。

顯著提高鋼材的力學(xué)性能和表面質(zhì)量。

由于感應(yīng)加熱鋼升溫快，在奧氏體化溫度下停留時間短。所以可以得到細(xì)晶粒的淬火或正火組織。這種細(xì)晶粒組織為鋼材回火或時效處理后的理想成品組織創(chuàng)造了良好的條件，這是傳統(tǒng)熱處理工藝難以實現(xiàn)的，感應(yīng)加熱可以提高鋼材的力學(xué)性能?？焖偌訜嵋矠楦纳票砻尜|(zhì)量創(chuàng)造了條件。感應(yīng)加熱快速熱處理工藝可以提高鋼材的力學(xué)性能，主要表現(xiàn)在以下幾個方面。

提高鋼的強度，保持韌性。

鋼感應(yīng)加熱快速熱處理的特點之一是在不降低鋼韌性的情況下提高強度。

通過不同的加熱方法，對35CrMo、45MnMoB小直徑鋼管進(jìn)行調(diào)質(zhì)處理，對比鋼管的室溫力學(xué)性能。從表1-1中的數(shù)據(jù)可以看出，感應(yīng)加熱調(diào)質(zhì)處理可以提高室溫的抗拉強度，屈服強度在10%以上，鋼管的伸長率和截面收縮率變化不明顯。測試40MnMoB,40Mn2Mo,40Cr鋼管的力學(xué)性能時，也得到類似的結(jié)果。
