選擇回火溫度和保溫時(shí)間。

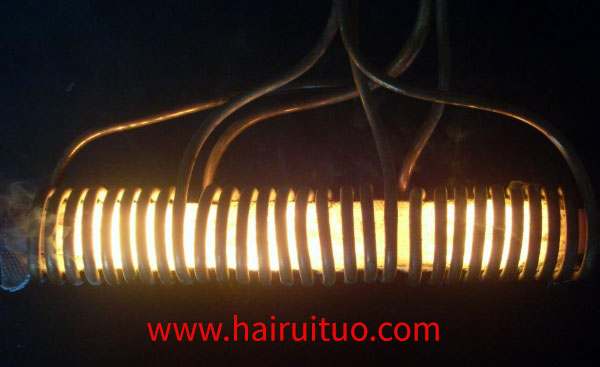

為了獲得穩(wěn)定的回火組織和良好的綜合力學(xué)性能，需要對(duì)熱軋棒進(jìn)行回火處理。模具感應(yīng)加熱淬火鋼采用兩種回火處理方法；一種是傳統(tǒng)的加熱回火處理，主要用于中低溫回火，另一種是模具感應(yīng)加熱快速回火處理，用于高溫回火。在傳統(tǒng)的加熱回火處理中，回火溫度和保溫時(shí)間的選擇，參照傳統(tǒng)的熱處理方法，這里不再重復(fù)。以下僅介紹模具感應(yīng)加熱回火溫度和保溫時(shí)間的選擇方法。

回火溫度和保溫時(shí)間的選擇基于這兩個(gè)工藝參數(shù)的選擇基于鋼材回火后機(jī)械性能的要求?；鼗饻囟取⒈貢r(shí)間和硬度的對(duì)應(yīng)關(guān)系通常用于確定合適的回火溫度和保溫時(shí)間。

模具感應(yīng)加熱回火溫度、保溫時(shí)間和硬度之間的關(guān)系。在相同的回火硬度條件下，模具感應(yīng)加熱回火溫度比傳統(tǒng)加熱回火溫度高80~100℃，前者回火保溫時(shí)間遠(yuǎn)短于后者。由此可見，對(duì)于亞共析低合金鋼，感應(yīng)加熱淬火鋼的回火溫度應(yīng)高于傳統(tǒng)回火溫度80~100℃?；鼗鸨貢r(shí)間應(yīng)根據(jù)鋼的直徑確定。對(duì)直徑小于30mm的鋼材，當(dāng)加熱速度控制在10~20℃.S-l時(shí)，能考慮；回火保溫時(shí)間。鋼直徑為30~60mm時(shí)，應(yīng)考慮回火保溫時(shí)間，以保證表面與中心溫度的均勻性。但回火保溫時(shí)間不宜過長(zhǎng)，一般應(yīng)控制在60s以內(nèi)，否則會(huì)增加保溫傳感器或保溫爐的長(zhǎng)度。
