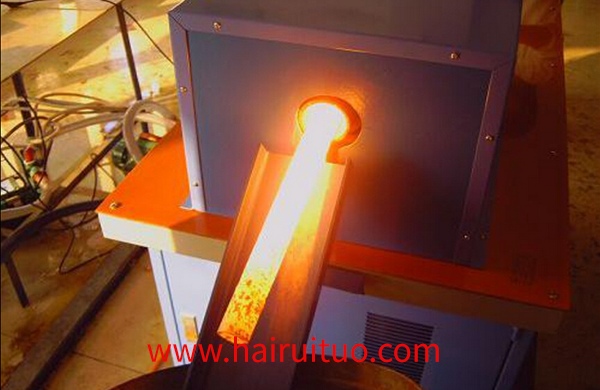

感應線圈的結構用于橫向磁場加熱焊縫。

焊縫橫向磁場感應加熱線圈截面結構的結構特點如下。

(1)感應加熱線圈結構為分支返回型。

該結構的導磁體不在回路中心，不形成負載，減少了導磁體的損耗，電效率高。模擬試驗結果表明，在三種線圈結構中，輸出功率為267kW，加熱溫度為959℃時電效率為88.0%。

(2)感應加熱分支返回線圈的組成。

主線圈和副線圈由兩部分組成，為了提高電效率，在主線圈外層增加了導磁體。主線圈結構分為凹槽和無凹槽。凹槽對焊縫加熱溫度有不同的影響。主、副線圈均采用銅管制成，管內通水冷卻。通常根據加熱溫度的需要，控制槽與焊縫表面之間的磁場強度，幾個主線圈加熱后，焊縫區域可加熱至950~1000℃。
