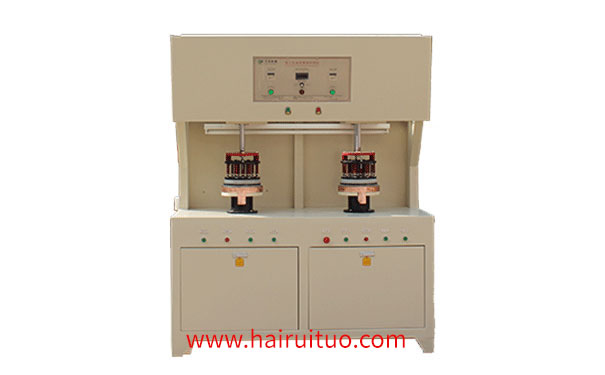

感應式加熱焊機井式退火爐的結構

感應式加熱焊機井式爐可用于傳統的退火爐，如井式電阻爐、電熱罩爐、燃料加熱連續退火爐等。

感應式加熱焊機井式退火爐主要用于盤卷線材、非熱軋控冷盤圓、冷拉半成品鋼材的退火處理。這種退火加熱方法可以快速加熱，溫度均勻，氧化損失小，節能，不污染環境。感應加熱井式退火爐的結構如下。

(1)感應加熱焊機電氣系統爐的電氣系統包括工頻加熱電源、感應線圈、電氣控制等。爐子的啟動和停止都是作，爐溫可以自動控制。爐總加熱功率為270kW，爐上、中、下三組感應線圈。為了保持爐內上下溫度的均勻性，防止?fàn)t底和爐口溫度偏低，傳感器設計采取了相應措施。此外，感應線圈的全高大于料柱的高度，以確保料柱上下溫度一致。

(2)感應加熱焊機爐體的結構除感應線圈及其附屬部件外，爐體還爐蓋及吊裝部件、絕熱耐火襯里、爐底及上下絕緣墊板、爐架、上側導磁體等。其整體結構類似于井式電爐和熔煉感應爐。爐膛直徑1.8m，高2.5m，裝載量1~3t。當裝入量為It時，可以裝入直徑為5~lomm的圓盤10盤，質量約為It，裝入卷韻外徑為1.2m，內徑約為0.8m；當裝入量為3t時，相當于裝入直徑為18毫米，卷軸外徑為1.4毫米，內徑為0.95毫米。
