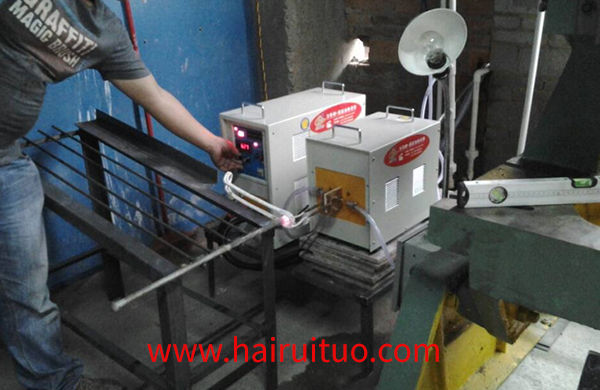

棒材感應(yīng)加熱設(shè)備調(diào)質(zhì)處理鋼絲的使用性能。

本文介紹了55CrSi彈簧鋼絲繞制螺旋彈簧(汽車吊簧)的使用性能測(cè)定結(jié)果，用棒料感應(yīng)加熱設(shè)備進(jìn)行調(diào)質(zhì)處理。

(1)纏繞性能，將直徑12mm、抗拉強(qiáng)度1960MPa的55crSi彈簧鋼絲纏繞成平均直徑18mm、6.25圈的螺旋彈簧，自由長(zhǎng)度350mm。纏繞結(jié)果表明，經(jīng)棒料感應(yīng)加熱設(shè)備調(diào)質(zhì)處理的鋼絲具有優(yōu)異的加工工藝塑性。彈簧內(nèi)外表面無(wú)缺陷。

(2)定載荷持久性試驗(yàn)是測(cè)量彈簧抗應(yīng)力松弛性能的一種方法。測(cè)試將長(zhǎng)度為250毫米的螺旋彈簧固定在柱子上。在另一端施加1127MPa的拉應(yīng)力，在這個(gè)應(yīng)力下作用96h。然后依次降低拉應(yīng)力，直到彈簧恢復(fù)到原來(lái)的位置(恢復(fù)到250毫米)。此時(shí)，記下剩余的拉應(yīng)力值，彈簧的抗應(yīng)力松弛性能越小越好。棒材感應(yīng)加熱設(shè)備調(diào)質(zhì)鋼絲制成彈簧的抗應(yīng)力松弛性能。

根據(jù)上述棒材感應(yīng)加熱設(shè)備定載荷持久動(dòng)物試驗(yàn)，繪制了彈簧鋼絲的抗拉強(qiáng)度與彈簧抗應(yīng)力松弛性能的對(duì)應(yīng)關(guān)系，彈簧的抗應(yīng)力松弛性能與鋼絲的抗拉強(qiáng)度密切相關(guān)。隨著鋼絲抗拉強(qiáng)度的提高，彈簧的抗應(yīng)力松弛性能增強(qiáng)，低強(qiáng)度鋼絲纏繞的彈簧抗應(yīng)力松弛性能差。

(3)棒材感應(yīng)加熱設(shè)備彈簧的疲勞試驗(yàn)，包裹在兩種抗拉強(qiáng)度鋼絲(1960MPa和1764MPa)上的彈簧，在(637±490)MPa的同等應(yīng)力下進(jìn)行循環(huán)疲勞試驗(yàn)，結(jié)果約為30萬(wàn)次。當(dāng)試驗(yàn)應(yīng)力增加到(637±539)MPa時(shí)，同一材料的疲勞壽命超過(guò)20萬(wàn)次。
