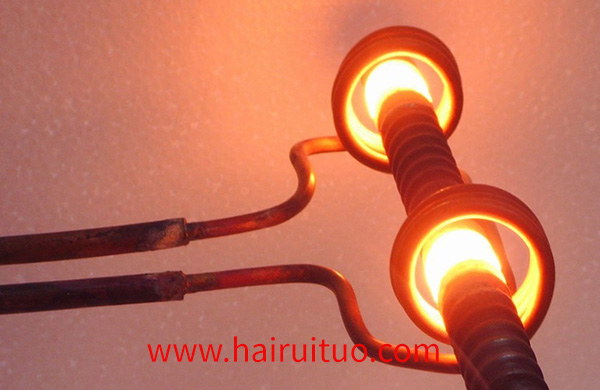

中頻感應加熱設備全橋逆變器的電路相當于兩組雙管正激式逆變電路的組合，每組互為橋的對角線，兩級驅動PWM脈沖相互補充。其有別于半橋電路：全橋逆變器由四個功率開關裝置構成，每個橋臂配有兩個開關管，由于每個橋臂都包括有源功率半導體器件，所以稱為全橋逆變器或全橋變流器(Full-BridgeConvert-ers)。

但半橋變流器只有一橋臂，具有兩個有源功率半導體器件，另一端則由兩個被動元件——電容組成。變異半橋電路中，僅用一個橋臂上的兩個有源功率開關器件就不能使用。

一種典型的中頻感應加熱設備全橋變流器，四個功率半導體開關器件VT1~VT4組成橋式電路，并用四個二極管VD1~VD4作為能量恢復途徑和消除瞬時過電壓。正常情況下，二極管都封裝在一個模塊內，不需要再將其外接。

利用中頻感應加熱設備全橋變流器的雙橋臂A、B赴接負載，對感應加熱電源而言，可接通諧振電路或匹配變壓器。它可以是LC串聯諧振電路或LC并聯諧振電路。例如A、B接合變壓器，變壓器的一次繞組接在輸出A,B端，并與變壓器的L、T的諧振補償電容C相連。
