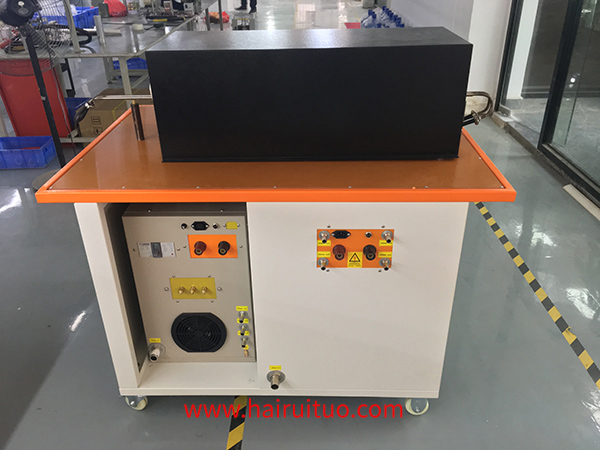

連續鍛造加熱爐電壓和電流調節器控制系統的調節過程如下:

(1)為了提高啟動過程的穩定性，連續鍛造加熱爐可以利用繼電器接頭將兩個PI調節器變成低放大倍數的倒相器。啟動后，輸出電壓和電流沿線上升。當?shù)竭_(dá)點對應的電壓和電流時，繼電器運行，使兩個調節器恢復PI特性。此時爐內為滿爐冷料，負載等效阻抗小，電流、電壓調節器額定設定電壓值遠大干中頻反饋電壓，通過電壓調節器PI運算，輸出達到限幅值。

當輸送到觸發器時，整流橋可控硅的控制角逐漸減小，輸出電壓逐漸升高。當負載電流迅速達到額定值時，電流反饋值等于電壓調節器的輸出值(對應點)，啟動過程結束。

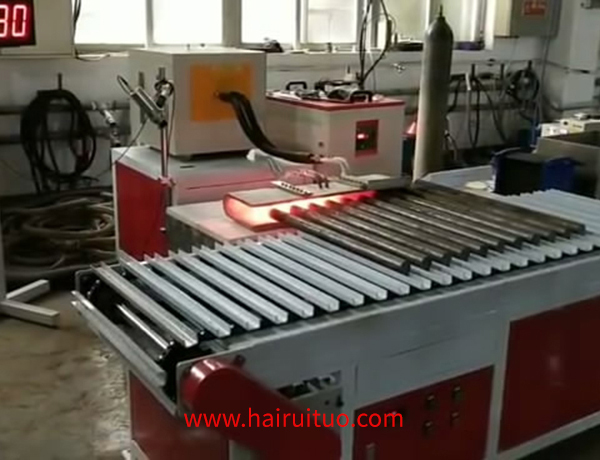

(2)連續鍛造加熱爐恒流運行成功后，負載電流達到額定值。但是，由于負載等效阻抗過低，電壓遠小于額定值，電壓調節器不起調節作用。此時，系統相當于恒流控制系統。但是隨著爐科溫度蓮的逐漸升高，負載等效阻抗增加，負載電壓也增加，曲線沿BC段改變，最終達到C點。c點是運行點，電壓、電流達到額定值，輸出功率。

(3)連續鍛造加熱爐恒壓運行隨著加熱工件或爐料溫度的進一步升高，負載阻抗進一步增加，直到超過額定等教阻抗，中頻電壓超過額定電壓，電壓調節器投入運行。由于中頻電壓反饋值有超過設定值的趨勢，電壓調節器的輸入端出現負偏差，其輸出值開始退出限幅電平，導致電流調節器的輸入出現正偏差。此時輸出堿小，導致整流器控制角。增加，輸出電流下降，輸出電壓也下降，再次達到電壓設定值等于反饋值，輸出電壓穩定在Ud值。C點后(CD段)，電流調節器在低于額定電流的情況下運行，不再起截流作用，系統的調節作用主要由電壓調節器完成。因此，當系統轉換為電壓控制系統時，相當于一個恒壓源向毛巾負載供電。

(4)停機逐漸將連續鍛造加熱爐電壓調節器的設定信號降至零，相應的輸出電壓降至零，停機。
