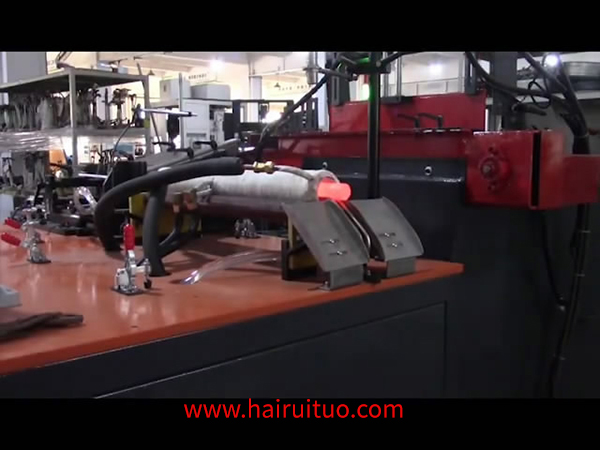

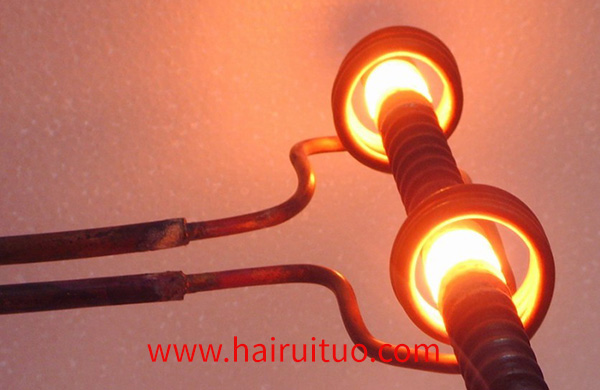

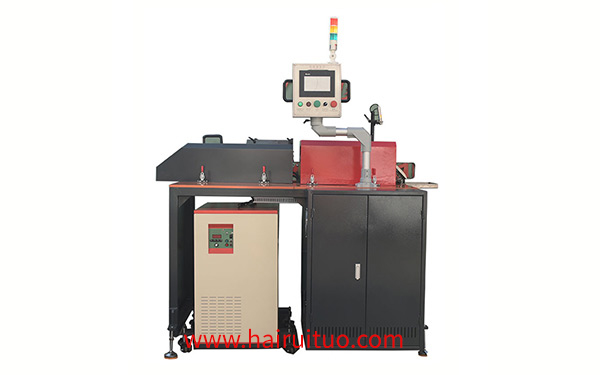

鋼棒鍛造加熱爐IGBT中頻設備系由可控整流器、過濾器、變頻器礁幾個控制和保護電路構成。工作時，三相工作頻率電流通過整流器成為脈動直流，通過濾器成為光滑直接送到變頻器，變頻器采用IGBT作為電子開關，將直流電變成頻率高的電流供應負荷。在傳感器爐中，中額電流通過傳感器線圈將能量輸送到負荷中，傳感器線圈通常是變頻器的部件。感應線圈和爐料一起顯示的功率因數較低，為了提高功率因數，需要通過協調電容器為感應加熱負載提供無功能量。實際上，電容與感應線圈串聯或并聯、串聯使用，當電容與感應線圈在變頻器中形成串聯諧振時，稱為串聯變頻器。串聯變頻器圈的電壓是感應變頻器電壓的函數，變頻器的電流與變頻器電流相同。

鋼棒鍛造加熱爐電容器和感應線圈在變速器中構成并聯諧振時，稱為并聯變速器。并聯變頻器的電壓與線圈的電壓相同，變頻器的電流比線圈的電流小得多，前者是后者的函數。并聯變頻器的性能更接近中額發電機組，廣泛應用于感應爐。

綜合了鋼棒鍛造加熱爐串聯和并聯變頻器特點的串聯變頻器。另外，允許提高工作頻率的倍頻變頻器等。這些都是無源變頻器。因為不是把變成的交流電能返回電源。

事實上，鋼棒鍛造加熱爐無源變頻器的線路結構很多，分類方法也很多。例如，根據變頻器輸出的相數，可分為單相、三相和多相，根據線路結構，可分為對稱和不對稱或橋式和非橋式等。

用于鋼棒鍛造加熱爐感應加熱的變頻器的線路結構主要有單相橋式并聯、串聯、串聯和倍頻變頻線路。這些線路各有特點，不能明確區分應用范圍，也不能簡單比較優缺點。
