感應淬火機床- 濾波電容逆變

感應淬火機床直流部分不可控整流器該整流器的輸出電壓是一個取決于輸入線電壓的固定值.不可控整流器必須與一個可調電源輸出功率的逆變器一起使用，相位控制整流器改變晶閘管的開通的角度來調節直流輸出.該電路有二個缺點:進線功率因素波動較大;控制響應時間慢.

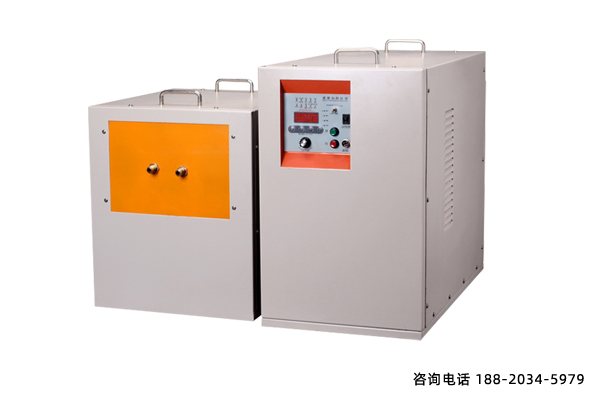

感應淬火機床加熱電源


感應淬火機床開關型調節器的不可控整流器輸出的直流電壓或電流由開關通路晶體管來調節.開通與關斷時間之比越大,輸出的電壓或電流值就越高對所有的功率值,進線功率因素為大,晶體管調節器的開關速率使響應時間極快.


感應淬火機床設備

感應淬火機床的逆變部分，電壓饋電的標志是在逆變器的進線段采用了一個濾波電容,并采用串聯輸出電路逆變器輸出的電壓為方波,負載的阻抗決定了逆變器至串聯電路的電流.感應淬火機床電流饋電電流饋電的標志是在逆變器的進線段采用了一個大型電抗器,并采用并聯輸出電路逆變器輸出的電流為方波. |
