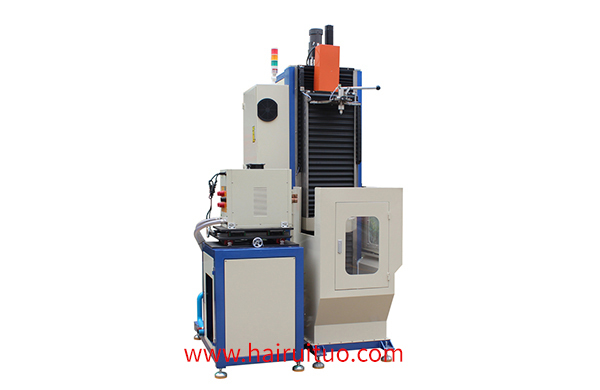

管材熱處理淬火設備主要由中頻電源和加熱爐體兩部分組成，采用分體式結構，根據工件加工尺寸配置不同規格感應爐體，可切換加熱或同時加熱。每一個爐體都設計了水，電和快速更換接頭，使得爐體的更換簡單，快捷，方便。不僅省電了，還節省了換爐時間。還可根據用戶不同要求將電源與爐體做成一體，即機電一體化結構。

中頻鋼管熱處理淬火設備-中頻感應淬火爐-中頻齒輪淬火爐整體結構分為：整流器、逆變器、調節電路和操作保護電路四個部分。

一、整流部分：鋼管熱處理淬火設備采用全橋不控整流方式，省去了大量電抗器，減少了對電網的干擾，提高了功率因數。

第二，逆變部分：逆變采用零壓軟啟動方式，配有自動重啟電路，防止中頻電源偶爾啟動失敗，提高啟動可靠性。利用IGBT作逆變回路的自動頻率跟蹤功率器件，使整個回路始終保持諧振工作，減少損耗。

三、穩壓器電路部分：

管材熱處理淬火設備采用了中頻電流閉環PI調節器，在啟動過程中閉環始終參與工作，使系統工作穩定，在系統調試和逆變故障時，過電流跳閘也不容易發生。

四、工作保護電路部分：

該控制電路具有多種操作、保護電路、主電路和控制電路的上電掉電順序，以及使用人員的誤操作等，對系統無任何影響。
