感應淬火件淬火層深度對零件的力學性能有什么影響？

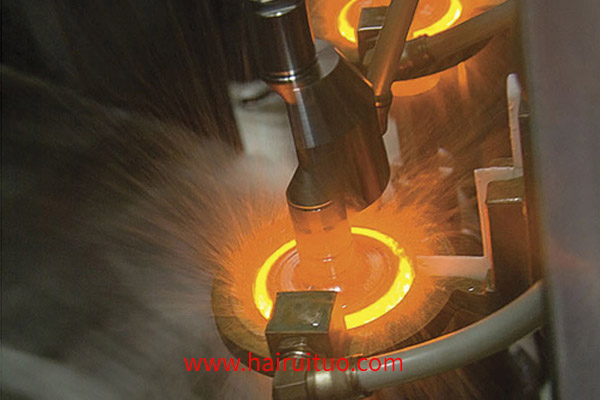

感應淬火軸類零件適合在力學條件下工作。感應淬火提高了軸表面的硬度，產生了殘留壓力，提高了軸的疲勞強度。軸件淬火時，淬火層的深度越深，力學強度也越大，可以用4組試驗數據說明。表4-9有4種鋼，其中40鋼、50鋼為中碳結構鋼，淬火性低，40鋼為原始冷拔狀態(tài)，50鋼為熱軋狀態(tài)，心部硬流動不同。40Mn2和42CrMo淬火性好，40Mn2鋼調質，心硬度高。

1)軸的靜態(tài)力學強度(屈服強度和極限強度)隨淬火層深度的增加而上升。

2)淬火性高的鋼軸，其淬火層的總深度(測定20HRC)大部分為有效淬火層的深度。因此，當淬火層的總滌度較淺時，可以達到40鋼軸淬火層的總深度較大時的力學強度。例如，40鋼軸有效淬火層深度為軸徑的15%，淬火層總深度為軸徑的25%時達到的力學強度，42CrMo鋼軸有效淬火層深度為軸徑的17%，淬火層總深度為軸徑的23%即可達到。40鋼有效淬火層的深度由鋼淬火性低決定。

3)試驗證明，軸的疲勞壽命隨淬火層的總深度增加到一定值后達到極限，在同樣的力學應力下，同樣的力學強度的軸，40鋼比42CrMo鋼軸的疲勞壽命稍長。有人認為這與40鋼淬火層總深度略高有關。
