感應加熱電源設計的基本原理是什么？

感應加熱電源與變壓器類似，感應線圈是變壓器的一次繞組，而被加熱工件是變壓器的二次繞組。圖7-3顯示了電路圖，說明了感應加熱和變壓器的相似性。

變壓器的主要特征之一是一次繞組之間的耦合效率與其距離的平方成反比，一次繞組的電流乘以一次繞組圈數等于二次繞組的電流乘以二次繞組圈數。

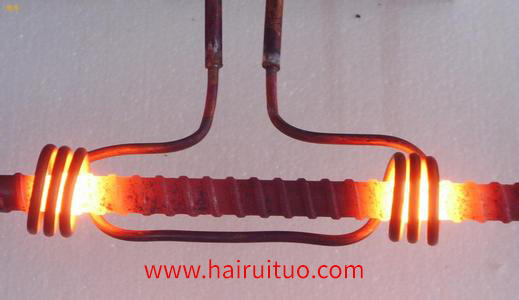

1)為了得到的能量傳遞，線圈和工件的耦合距離應盡可能小(間隙應小)。這樣，磁力線越穿越工件，磁通越密，工件中渦流越大，加熱越快。

2)螺旋線圈中磁線密集的部分是線圈內部，因此線圈內部的加熱速度。

3)由于磁力線集中靠近線圈，遠處減弱，線圈的幾何中心是弱磁場。此時，工件接近線圈的部分與很多磁線交叉，加熱速度快，間隙大，耦合小的部分加熱速度慢，該效果在高頻感應加熱時更加明顯。

4)導電板(管)與線圈的連接處磁場弱。因此，感應加熱電源的磁力中心(沿軸向)不一定是幾何中心，這種效果在單圈線圈時更加明顯。隨著線圈圈數的增加，每個燈的磁通量都加入前燈，這種磁場弱的情況并不重要。由于這種神現象，操作中不能總是把工件放在線圈的中心，因此工件必須放在偏離磁場弱的地區。此外，工件應旋轉，使加熱均勻。

5)設計感應線圈時，必須防止線圈兩側的電流方向相反，感應磁場相互抵消。由于線圈的相反，兩側靠得太近，沒有電感。將感應加熱電源作為環狀(線圈在中間)會產生電感，中間插入導體會產生加熱。
