針對T80鏟刀連接座典型部件的實(shí)際工作狀態(tài)，由本項(xiàng)目研究小組與產(chǎn)品設(shè)計(jì)部及生產(chǎn)部協(xié)商確定。該工件應(yīng)采用感應(yīng)淬火加工設(shè)備，使凹球面(關(guān)鍵工作面)得到硬度≥52HRC、深度2~3mm的表面硬化層，以滿足設(shè)計(jì)和使用要求。

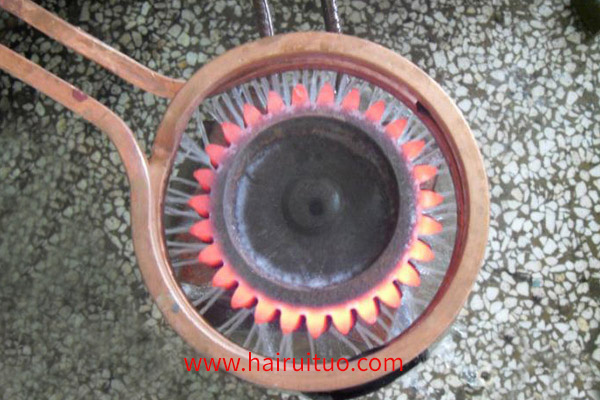

以下是本課題通過感應(yīng)淬火機(jī)床設(shè)備高頻淬火和中頻淬火兩種方式進(jìn)行的研究。

工藝流程1：用高頻(200kHz)沿球面凹形掃描感應(yīng)加熱淬火，硬化層深度2~3mm，適用于T80等小型工程機(jī)械產(chǎn)品。

技術(shù)方案2：采用中頻(4~8kHz)沿球形凹形感應(yīng)加熱淬火，強(qiáng)化層深度3~5mm，適合其它高負(fù)荷工程機(jī)械產(chǎn)品。

利用200kHz高頻電源，選擇在0.15~0.25cm/s范圍內(nèi)，適當(dāng)調(diào)整掃描速度，可以在不同深度的掃描段獲得淬火硬化層，硬化層的深度一般在2~3.5mm。
