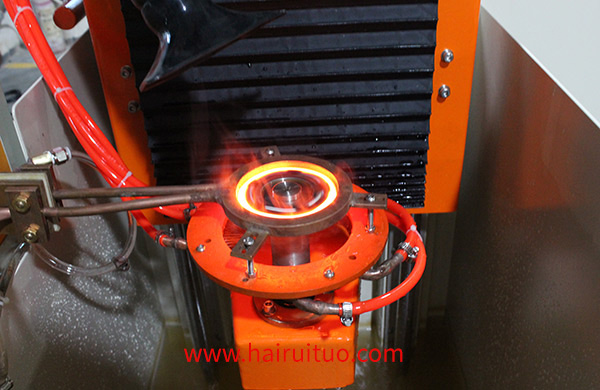

海拓立式淬火機(jī)床廠家認(rèn)為，滲碳淬火溫度對(duì)鋼的變形有影響，在滲碳后采用合適的淬火溫度對(duì)減少熱處理過(guò)程中的變形或使變形變規(guī)律性有重要作用。經(jīng)多項(xiàng)試驗(yàn)，其適宜淬火溫度為8307840℃。若淬火溫度偏高，齒輪的變形量增加，公法線(xiàn)長(zhǎng)膨脹量也隨之增加。

一般情況下，對(duì)于立式淬火機(jī)床，滲碳淬火后的花鍵孔內(nèi)孔是收縮的。根據(jù)文獻(xiàn)報(bào)道，840℃淬火花鍵內(nèi)孔雖趨于收縮，但其變形的分散程度明顯降低，而860℃淬火內(nèi)孔變形較大，且分散度較穩(wěn)定，建議采用840℃淬火。

就立式淬火機(jī)床廠家的淬火工藝而言，一般認(rèn)為，降低滲碳溫度和淬火溫度，尤其是空冷(或中冷)再加熱到較低的淬火溫度，可以明顯減少變形。在強(qiáng)滲期和擴(kuò)散期合理調(diào)整滲層的比例，控制滲層的濃度梯度，不僅可以?xún)?yōu)化滲層的結(jié)構(gòu)，而且可以減小變形。相對(duì)來(lái)說(shuō)，淬火工藝對(duì)變形影響更大。
