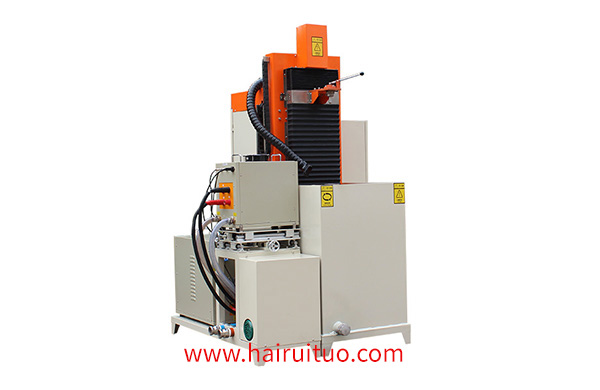

海拓高頻淬火機廠在設計構思IGBT高頻設備框架時，除了一般低壓電器外，還應考慮整機外觀的美觀火方，便于安裝、維護和操作，以及機體重心臺適，滿足必要的通風散熱條件和絕緣距離等因素外，還要特別注意以下幾點：

一是高頻淬火機控硅高頻設備基本由三大部分組成：工頻整流濾波器及其控制系統、逆變控制系統、必要的儀表和信號系統。各部件應集中放置，并在各部件之間加裝金屬隔板以避免相互干擾。如原則上將濾波電抗器、電容等較重部件置于整機的正面，將上部分成左右兩半，一半裝整流元件及其控制單元，另一半裝逆變元件及其控制單元；儀表板上可裝儀表和顯示信號系統元件，必要時可裝開關、按鈕。每一個零件的配置都是按照電氣圖上的順序安裝，盡量避免走線交叉。

二是在高頻淬火機控硅換相過程中，電容放電電流、負載電流的變化及電位的變化等均會引起電磁感應和靜電感應，從而產生頻率較寬、振幅較大的噪聲電壓。為了防止這些噪聲信號造戍控制回路，以及觸發回路的錯誤動作，這些控制單元應被放置在金屬屏蔽內。另外，整流控制單元和反相控制單元之間應設置屏蔽隔板，并分開布線，盡量避免交叉和平行敷設。

三、為了防止干擾，高頻淬火機主回路大電流輸送線不應與控制線平行或靠得太近；繼電器接觸回路操作線應與調整器、觸發器等單元的輸入信號線、脈沖輸出線等小電流線路分開敷設；每一控制單元的輸入信號線應采用屏蔽線。每條IGBT的觸發脈沖傳輸線均采用單芯屏蔽線，絕緣外皮，線芯接控制極，屏蔽外皮按陰極。在此處理后，這些觸發脈沖傳送線可以綁扎在一起。但是如果采用無絕緣外皮的遮蔽線作為脈沖輸出線路，則即使外皮所處的電位相同，也可能產生相互干擾，這一點值得注意。

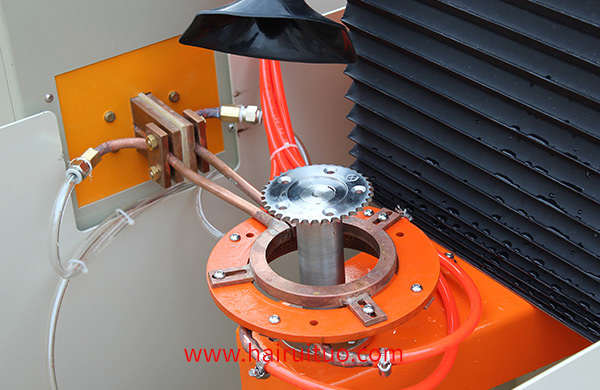

4)由于高頻淬火機電流頻率較高，電流電流X大，高頻電流產生的漏磁通會使導體附近的金屬部件發熱，因此，應盡可能靠近安裝好的往復導體，將導體遠離機殼并遠離導磁體。

五是高頻淬火機控硅高頻設備，在主回路上經常使用IGBT、限流電抗器等元件，電容器也可能是冷卻水，這要考慮到潮濕季節，水冷元件、管路的冷凝問題。根據需要安裝接A盤，將露水引流，以免發生漏電、絕緣擊穿短路等事故。
