海拓浙江公司高頻淬火設備的電子裝置，主要是由整流和振蕩兩大部分組成。指出了工額交流電經過整流和振蕩后，如何轉換成高頻交流電的內部過程。該工藝由變壓器升壓、高壓整流、振蕩、輸出降壓等環節組成。

高頻淬火裝置正極變壓器的作用，是將工頻380伏特或220伏特低壓交流電，經變壓器升壓到9千伏特，作為高壓整流器的交流電源，經三相壘波控制整流后，得到6.7~13.5千伏特的直流高壓電流，再經過振蕩器，將直流高壓電流轉換為高頻200~300千赫的高電壓電流。

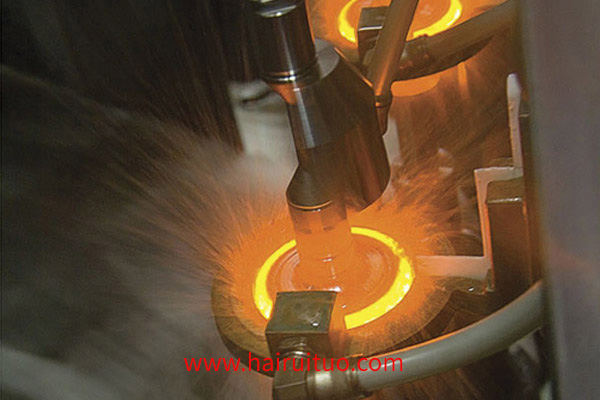

但高頻淬火設備高壓是危險的，因此必須通過淬火變壓器把電壓降下來，把感應器和受熱件接到淬火變壓器的低壓端，作為振蕩器的負載，當高頻電流穿過感應器(負載)肘部時，感應器內部就會產生強烈的灼熱高頻磁場，受熱件在這個磁場中，由于感應電渦流和磁滯損耗的作用而產生發熱，把零件表面加熱到高溫甚至熔化。
