国产A无码精品色午夜_日韩一二三区视频精品_(爱妃)亚洲国产成人无码AV在线影院_特黃日韓免費一區二區三區_极品粉嫩小泬20p自慰_亚洲欧美一级二级片_日本高清WWW视频_东京热黑人久久精品_乱人伦无码视频免费播放_91精品国产一区二区无码

資訊動態(tài)

工程師及研發(fā)團隊對大型齒輪淬火脫碳仿真分析

大型齒輪常用作高速運行的傳動部件，因此齒輪表面的嚙合部位必須具有較高的強度和耐磨性，齒根部位的抗彎曲疲勞的強度要求也非常高。工件表層必須具有較高的強度，心部具有較高的韌性。這就需要對齒輪產品進行表面滲碳的淬火處理，提高工件表面強度和耐磨性，同時增加心部的強韌性，只有這樣才能達到工件的性能和使用要求。

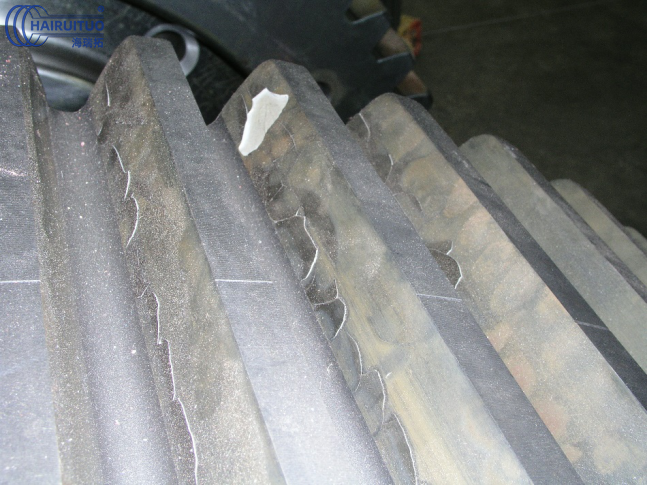

在實際生產過程中發(fā)現(xiàn)滲碳后齒輪表面出現(xiàn)剝落現(xiàn)象，為了分析問題原因采用DANTE建模仿真。




一、無脫碳表面應力分布情況

齒輪經過滲碳和油淬之后，假定沒有脫碳現(xiàn)象產生，通過DANTE預測淬火后齒輪表面的壓縮殘余應力，顯示出最后輪齒表面拉伸應力的大小不足以導致其表面發(fā)生開裂現(xiàn)象 。

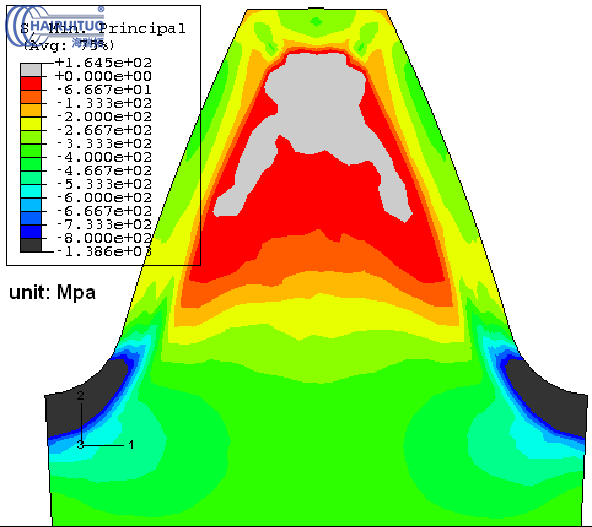

最小主應力，MPa

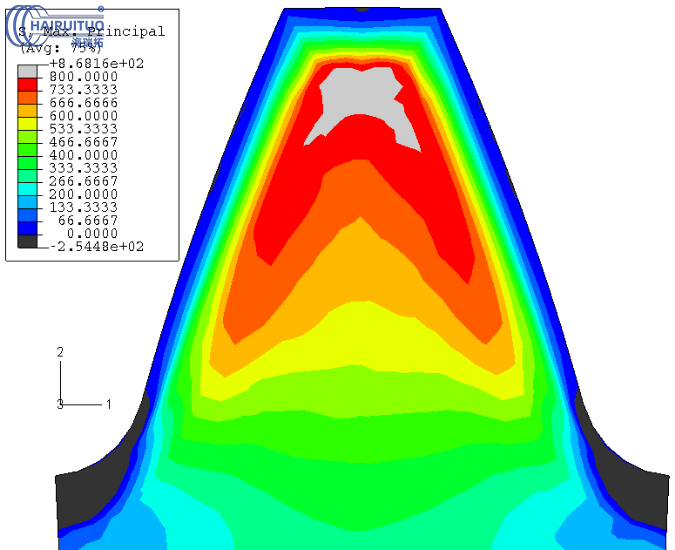

最大主應力，MPa



二、有脫碳表面應力分布情況

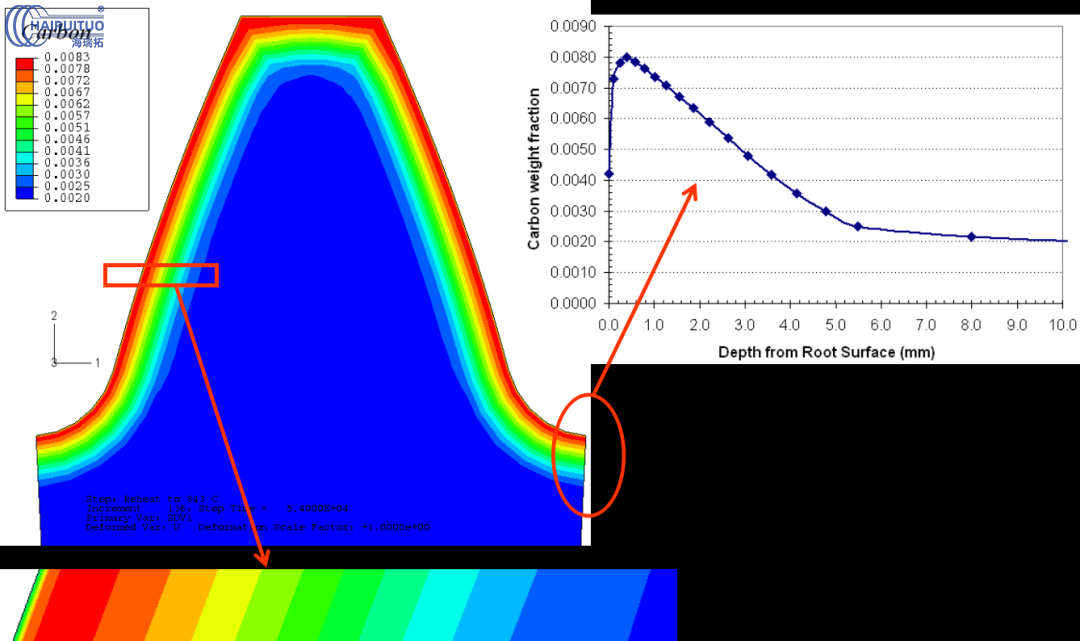

假定脫碳層約為0.1mm，其輪齒表面碳分布情況如下圖所示。

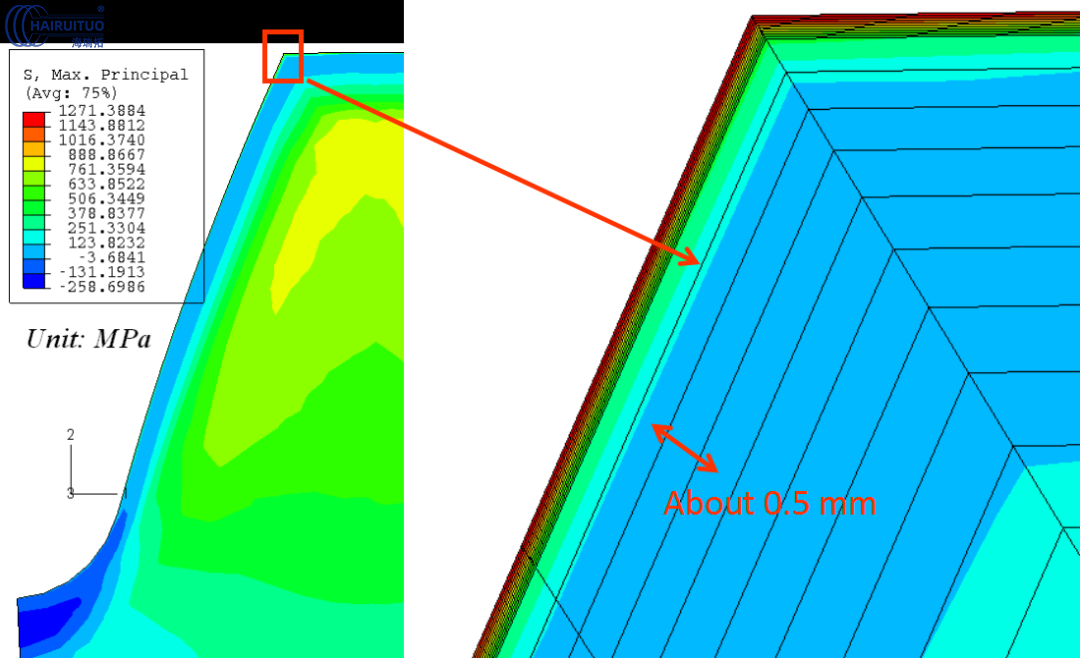

預測輪齒表面拉應力很大，但深度很淺。深度受脫碳深度的影響很大，通過仿真結果來看拉應力的深度約為0.3毫米，足以在實際齒輪中產生表面開裂甚至材質剝落的風險。



通過DANTE對有脫碳和無脫碳情況的輪齒表面拉應力情況分析，可以對熱處理過程工藝進行指導，有效預防齒輪脫碳現(xiàn)象產生，節(jié)約實驗成本。 |

聯(lián)系海拓

第一時間了解我們的新產品發(fā)布和最新的資訊文章。
廣東海拓智能科技有限公司，是國內較早研制中高頻感應加熱設備的生產廠家，集聚多位專業(yè)從事感應加熱設備工程師專家、集研發(fā)、設計、生產制造、銷售、服務于一體民營企業(yè)。已經通過 CE認證，ISO9001體系認...

您有什么問題或要求嗎？

點擊下面，我們很樂意提供幫助。 聯(lián)系海拓
Copyright ? 2024 廣東海拓智能科技有限公司 版權所有    粵ICP備14033160號粵公網安備 44190002003728號
